JavaScript實現的圖片3D展示空間(3DRoom)

更新時間：2010年10月11日 14:16:09 作者：

一般的平面效果，通過改變水平和垂直坐標就能實現，再加上深度，就能在視覺上的產生3D（三維）的效果。

程序就是模擬這樣一個三維空間，里面的圖片會根據三維坐標顯示在這個空間。
很久以前就看過一個3DRoom效果，是用復雜的計算實現的。
在上一篇圖片變換研究過css3的transform之后，就想到一個更簡單的方法來實現。
兼容：ie6/7/8, firefox 3.6.8, opera 10.6, safari 5.0.1, chrome 5.0

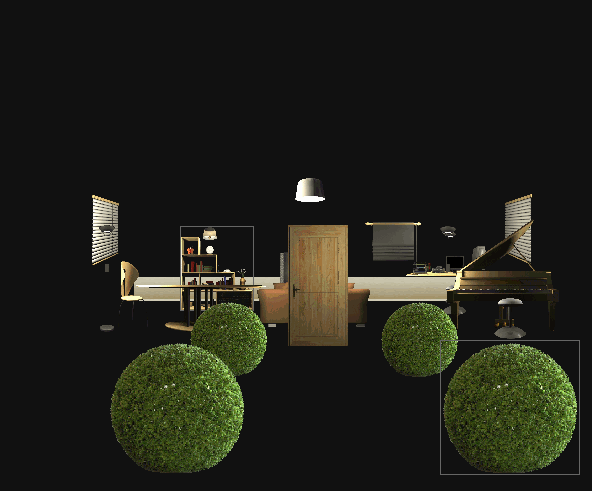

效果預覽

3DRoom

程序說明

【實現原理】

3D效果的關鍵，是深度的實現。
把3D容器看成一個由多個不同深度的層組成的空間，這些層的尺寸默認跟容器一樣。
層里面放了該深度的圖片，并且各個層會根據深度的變化做縮放變換，從視覺上產生深度差。
縮放變換的比例按照最近點為1，最遠點為0，逐漸變化。
關鍵的地方是層里面圖片的尺寸和坐標必須跟著層同時變換，這個通過css3的transform很簡單就能實現。
這樣圖片只需設置好尺寸再相對層定好位就行了，避免了隨深度變化要不斷調整圖片尺寸和定位的麻煩。

【圖片加載】

在程序初始化之后，就可以調用add方法來添加圖片。
add方法有兩個參數：圖片地址和參數對象，還會返回一個圖片操作對象。
操作對象包含以下屬性和方法，方便對圖片進行操作：
img: 圖片元素
src: 圖片地址
options: 參數對象
show: 顯示圖片方法
remove: 移除圖片方法
其中options可以設置如下屬性：
屬性:    默認值//說明
x:  0,//水平位移
y:  0,//垂直位移
z:  0,//深度
width: 0,//寬度
height: 0,//高度
scaleW: 1,//寬度縮放比例
scaleH: 1//高度縮放比例
其中x、y分別是水平和垂直坐標的位移參數，坐標原點在容器底部中間，水平坐標向右，縱坐標向上，單位是px。
而z是深度，用于比例的計算，方向由近點到原點。
坐標系如下圖：

圖片加載成功后，就會執行_load圖片加載程序。
首先根據參數設置圖片樣式：

復制代碼代碼如下:


img.style.cssText = "position:absolute;border:0;padding:0;margin:0;-ms-interpolation-mode:nearest-neighbor;"
+ "z-index:" + (99999 - z) + ";width:" + width + "px;height:" + height + "px;"
+ "left:" + (((clientWidth - width) / 2 + opt.x) / clientWidth * 100).toFixed(5) + "%;"
+ "top:" + ((clientHeight - height - opt.y) / clientHeight * 100).toFixed(5) + "%;";

絕對定位是必須的，寬度和高度根據參數設置就行。
left和top根據坐標參數計算，這里需要用百分比的形式表示，后面再詳細說明。
還要給圖片增加一個_z屬性記錄深度，方便調用。
最后插入對應z的層，并重新顯示該層。

【層變換】

圖片加載后，會用_insertLayer程序把圖片插入到對應的層中。
_insertLayer有兩個參數：圖片元素和z深度。
程序用_layers對象，以z為關鍵字記錄對應的層元素。
如果在該深度還沒有創建層，會自動創建一個：

復制代碼代碼如下:


layer = document.createElement("div");
layer.style.cssText = "position:absolute;border:0;padding:0;margin:0;left:0;top:0;visibility:hidden;background:transparent;width:" + this._clientWidth + "px;height:" + this._clientHeight + "px;";

層的坐標和尺寸要跟容器一致，因?yàn)椴迦雸D片的坐標是相對容器來定義的，這樣使用起來比較方便。
還會添加一個_count屬性，記錄層包含的圖片數，最后插入到容器并記錄到_layers對象中。
獲取層對象后，就把圖片插入層中，并把_count計數加1。

接著就可以通過_showLayer程序根據深度顯示對應的層。
程序包含三個坐標屬性：_x、_y、_z，表示容器的三維坐標的偏移量。
首先通過_getScale獲取比例方法得到z深度的縮放比例scale。
比例大于1，說明圖片在視覺深度的后面，理論上應該看不到，所以隱藏；小于0，就是小到看不到了也隱藏。

而_x和_y偏移量也需要根據深度來重新計算，程序有兩種偏移方式：遠點固定和近點固定。
遠點固定的意思是平面位移偏移量隨著深度逐漸變小，產生以最遠點為固定點移動方向的效果，近點固定就剛好相反。
要實現這個效果，只要位移偏移量也跟著比例變化就行了，即遠點固定時偏移量跟比例成正比，遠點固定時是反比：

復制代碼代碼如下:

var moveScale = this.fixedFar ? scale : (1 - scale);

然后把這些參數交給_show程序來處理，并顯示效果。

為了最大限度地利用層元素，程序會在_remove圖片移除程序中，把沒有圖片的層放到_invalid廢棄層集合中，在需要插入層時，優先從_invalid中獲取。

【縮放比例】

上面已經說了，縮放比例應該按照最近點為1，最遠點為0，逐漸變化。
程序默認是通過下面的公式計算：

function(z){ return 1 - z / 1000; }

但用這個公式實現3DRoom效果的時候，會發現比例變化太急速，并不像這個3DRoom那樣平穩。

研究代碼后發現，原來它用的公式是這樣的：

this.r = FL / (FL + (z * Z));

其中FL和Z是一個常量來的，即公式可表示成：

function(z){ return 1/(1+z/常量); }

那按照這個公式，深度為0時比例為1，深度為常量時比例為0.5，深度為無窮大時比例為0。

變化效果可以參考下面程序：

<div style="border-bottom: #000 1px solid; position: relative; border-left: #000 1px solid; width: 550px; height: 200px; border-top: #000 1px solid; border-right: #000 1px solid" id="idChart"></div>公式： <input id="idFormula" type="text" /> <input id="idFRun" value="執行" type="button" /> <input id="idFClear" value="清除" type="button" /> <input id="idFDefault" value="默認公式" type="button" /> <input id="idF3DRoom" value="3DRoom公式" type="button" /> <script> (function(){ var $$ = function(id){ return document.getElementById(id) }, fml = $$("idFormula"); function Chart(){ try{ var a = [], left, top, fun = function(z){ return eval(fml.value); }; for (var i = 0; i < 550; i++) { left = (i-1); top = Math.ceil((1-fun(i))*200); a.push('<div style="background-color:#f60;font-size:0;width:3px;height:3px;position:absolute;left:' + left + 'px;top:' + top + 'px;"><\/div>'); } a.push('<div style="position:absolute;right:0;top:' + (top-20) + 'px;">' + fml.value + '<\/div>', '<div style="position:absolute;left:0;bottom:0;">0<\/div>', '<div style="position:absolute;left:0;top:0;">1<\/div>', '<div style="position:absolute;right:0;top:0;">550<\/div>'); $$("idChart").innerHTML += a.join(""); }catch(e){ alert("公式錯誤") } } $$("idFDefault").onclick = function(){ fml.value = "1 - z / 550"; Chart(); } $$("idF3DRoom").onclick = function(){ fml.value = "1/(1+z/100)"; Chart(); } $$("idFRun").onclick = Chart; $$("idFClear").onclick = function(){ $$("idChart").innerHTML = ""; } })() </script>

[Ctrl+A 全選注:引入外部Js需再刷新一下頁面才能執行]

可以看出，縮放比例在默認公式是均勻變化的，而3DRoom公式是先快后慢，而且是逐漸變慢，所以有那種平穩的感覺。
那按照實際，還可以自己設計適合的公式，只要符合在1到0之間變化就行。

【css3模式】

程序中有三種縮放變換方式：css3、zoom和base，模式的程序結構跟上一篇類似。
縮放變換的目的是根據傳遞過來的比例和位置偏移量，把縮放效果顯示出來，實現最終的3D效果。

css3模式使用的是css3的transform，在上一篇已經介紹過用transform的matrix做縮放和旋轉，這次還需要后面兩個參數做位置變換。
后面兩個參數要注意單位的設置，在MDC的-moz-transform有說明：
Gecko (Firefox) accepts a <length> value for tx and ty.
Safari (WebKit) and Opera currently support a unitless <number> for tx and ty.
意思是位移參數tx和ty，在Firefox需要帶單位，而WebKit和Opera只需要數字（不帶單位，默認px）。
程序會根據瀏覽器設置單位。

使用css3模式，還可以通過修改_r弧度屬性進行旋轉。
最后設置matrix實現變換：

復制代碼代碼如下:


layer.style[ css3Transform ] = "matrix("
+ ( Cos * scale).toFixed(5) + "," + (Sin * scale).toFixed(5) + ","
+ (-Sin * scale).toFixed(5) + "," + (Cos * scale).toFixed(5) + ", "
+ Math.round(x) + unit + ", " + Math.round(y) + unit + ")";

這里還要注意一個問題，計算得到的比例可能是一個很長的小數，在拼字符時會出問題。
例如執行：alert(0.0000001)，會得到“1e-7”，js會用這個結果來拼字符，得到錯誤的結果。
所以在做數字和字符的拼接時，能用整數的應該先轉成整數，小數的話也要用toFixed轉換一下。

【zoom模式】

ie還不支持transform，但有一個zoom樣式能實現類似的效果。
由于zoom后，尺寸會發生變化，所以需要修正left和top移動到正確的位置。

除了ie，webkit(chrome/safari)也支持zoom，不過ie6/7、ie8和webkit的實現并不完全相同。
測試以下代碼：

復制代碼代碼如下:


<style>
.inner{ width:100px; height:100px; position:absolute; background:#0CF; zoom:0.5; top:50px; left:50px;}
.inner div{ width:50px; height:50px;position:absolute; left:25px;background:#CCC;}
</style>
<div style="width:150px;height:150px; border:1px solid #000; position:relative;">
<div class="inner" id="t"><div>test</div></div>
</div>

在ie6/7實現了想要的效果，但在webkit顯示的位置錯了。
原因是使用zoom后，元素的left和top也會隨著縮放，那只要按比例重新計算就行。
像上面的例子，只要把left和top改成50/0.5，即100就正確了。

ie8就更麻煩，里面的內容是按zoom縮放了，但left和top還是原來的大小。
被這個問題困擾了很久，最后發現通過用百分比定位就可以解決，在圖片加載時left和top要用百分比就是這個原因。
例如在例子中，修正left和top，并把最里面的div的left改成25%就可以了。
在ie8還看到一個問題，在zoom后，內容是縮小了，容器和內部元素的尺寸卻沒有變化，還好這不會影響到圖片的顯示，定位也要用left和top，免得麻煩。
還有，如果zoom的元素的尺寸用百分比設置，那元素的尺寸就不會根據zoom縮放了。

在計算時還要注意一個問題，上面提到在webkit和ie8，left和top都需要除以scale來修正，當scale接近0到一定程度，結果會變成Infinity(無窮大)。
用Infinity進行運算會出錯，需要修正這個問題：

left = Math.min(MAX, Math.max( -MAX, left )) | 0;
top = Math.min(MAX, Math.max( -MAX, top )) | 0;

其中MAX是Number.MAX_VALUE(js能表達的最大數)。

【base模式】

還有兼容全部瀏覽器的base模式，用的是傳統的方法，即根據縮放比例，計算并設置每個圖片的尺寸和位置。
每次顯示時，歷遍層里面的圖片，再逐個計算設置。
計算需要圖片的原始位置和尺寸，在第一次計算時會把數據保存在_original屬性中：

var original = img._original = img._original || {
width: img.offsetWidth, height: img.offsetHeight,
left: img.offsetLeft, top: img.offsetTop
};

尺寸只要根據比例縮放就行，位置除了計算相對層的縮放還要加上相對容器的位移，這個跟zoom模式的計算是一樣的。
理解了層變換的方式后，再理解這個就不難了。

【zIndex】

深度除了要縮放和定位，還需要合理的前后遮蓋。
前后遮蓋需要用zIndex來實現，可以在圖片或?qū)由显O(shè)置。
首先最簡單的方法是在層上設置：

復制代碼代碼如下:


<style>
div,img{width:200px;height:200px;position:absolute;left:0;top:0;}
img{width:150px;height:150px;}
</style>
<div style="z-index:300;">
<img style="background:#0C9;" alt="300" onclick="alert(300)">
</div>
<div style="z-index:100;">
<img style="background:#396;left:50px;top:50px;" alt="100" onclick="alert(100)">
</div>

實現一般的3D效果可以這樣設置。
但點擊測試，在ff和webkit前面的能觸發后面的不能觸發，而ie和opera就前后都可以觸發。
ps：如果img換成div，那么ie和opera后面的元素也不能觸發，原因還不清楚。
這樣要想像3DRoom那樣觸發圖片事件的話就不能在層設置zIndex。
還可以在圖片上設置：

復制代碼代碼如下:


<style>
div,img{width:200px;height:200px;position:absolute;left:0;top:0;}
img{width:150px;height:150px;}
</style>
<div>
<img style="background:#0C9;z-index:300;" alt="300" onclick="alert(300)">
</div>
<div>
<img style="background:#396;left:50px;top:50px;z-index:100;" alt="100" onclick="alert(100)">
</div>

這樣圖片在所有瀏覽器都能正常觸發，但在ie6/7層疊的效果失效了,看來在ie6/7只能在層用zIndex。
還有一個問題，如果給div加上變換效果：
div{-moz-transform:scale(1);-webkit-transform:scale(1);-o-transform:scale(1);}
那圖片上的zIndex就會失效，那css3模式就只能在層設置zIndex了。

總結一下：
在css3模式肯定要在層設置zIndex，但圖片也不能觸發事件。
在zoom和base模式，應該在圖片設置zIndex，但在ie6/7就要在層設置。
這樣至少在base模式層疊和圖片觸發事件都是正常的。

【msInterpolationMode】

開始做的時候，效果在ie8下會很卡，但這個3DRoom卻不會卡，最后發現是使用了-ms-interpolation-mode。
這個東西在aoao的文章中看過，但沒想到可以用在這里。

在MSDN有msInterpolationMode的介紹：
Gets or sets the interpolation (resampling) method used to stretch images.
即獲取或設置用于拉伸圖像的插值（重采樣）方法。
它有兩個值：
nearest-neighbor：使用近鄰插值模式。
bicubic：使用高品質的雙三次插值模式。
這些名詞比較專業，我們只要知道使用nearest-neighbor效率高但效果差，而bicubic效果好效率低就夠了。
程序把它設為nearest-neighbor提高效率，這樣在ie8中也不會卡了。

【拖動方向變換/滾輪深度變換】

程序擴展了拖動視覺變換和滾輪深度變換。
拖動和滾動的做法跟上一個的做法差不多，這里拖動是實現方向的變換，滾輪是實現深度的變換。
移動是通過修改_x和_y屬性來實現，縮放是通過修改_z來實現。
修改屬性之后再調用show方法顯示效果。

使用技巧

【3DRoom】

在3DRoom效果中，因?yàn)橐獙?shí)現圖片的觸發事件，所以不能用css3模式，原因是上面提到的層疊問題。
上面也提到在ie8被zoom的元素尺寸不會改變，導致觸發范圍錯誤，所以也不用zoom模式。
使用base模式就不會有問題了。

在點擊圖片時，視覺會移動到圖片上面，這個通過點擊圖片后根據本身的三維參數修改_x/_y/_z來實現：

img.onclick = function(){
    i3D._z = -options.z | 0;
    i3D._x = -options.x | 0;
    i3D._y = options.y | 0;
    i3D.show();
}

圖片在mouseover時會顯示一個邊框，為了讓圖片加邊框后不發生位移，加了一個"-1px"的margin，mouseout時再去掉。
這里3DRoom跟參考的效果還是有差距，本文主要還是對3D效果的實現和研究。

【模式選擇】

css3模式穩定，大部分瀏覽器都支持，除了ie。
zoom模式兼容性不好，但ie支持。
base最慢，但兼容性好，而且沒有bug。
一般情況下應優先使用css3模式，然后是zoom，最后base，但像3DRoom那樣的情況就要按實際選擇了。
設計的時候，ie是打算用Matrix濾鏡的，但開發中發現一些問題，效率又太低，就不考慮了。

使用說明

實例化時，必須有容器作為參數：

var i3D = new Image3D( container, options );

然后調用i3D方法添加圖片：

i3D.add( src, options );

可選參數用來設置系統的默認屬性，包括：
屬性:   默認值//說明
mode:  "css3|zoom|base",//模式
x:   0,//水平偏移值
y:   0,//垂直偏移值
z:   0,//深度偏移值
r:   0,//旋轉角度(css3支持)
fixedFar: false,//是否遠點固定
getScale: function(z){ return 1 - z / 1000; },//獲取比例方法
onError: function(err){}//出錯時執行

add方法的可選參數在圖片加載中已經說明。

還提供了以下方法：
add：添加圖片；
show：顯示效果；
reset：重置默認狀態；
dispose：銷毀程序。

加入拖動方向變換或滾輪深度變換擴展后，可通過設置相關參數定義變換范圍。
