什么原因使得iSCSI獲得如此快速的增長？市場中的iSCSI產品主要有哪些流派？本文將與讀者一起深入探討。

　　數據庫、ERP等系統的應用使數據量呈幾何級數增長，面對這種情況，用戶需要構建SAN（存儲區域網）來實現網絡化的統一數據管理。SAN是一種處理塊級數據的存儲設備，主要為服務器提供服務，按照承載SCSI的方式不同，SAN主要分為FC SAN和iSCSI SAN兩種。

　　根據IDC近期公布的存儲市場統計報告，2005年iSCSI SAN比2004年增長了130％。什么原因使得iSCSI獲得如此快速的增長？市場中的iSCSI產品主要有哪些流派？本期技術特寫將與讀者一起深入探討。

【基礎篇】

　　隨著光纖通道技術的發展，產生了FCP（Fibre Channel Protocol，光纖通道協議），簡單地講，F(xiàn)CP就是采用光纖通道對SCSI數據包進行封裝的一種協議。

　　從這種方式中得到啟發，許多人產生了這樣的想法：能不能使用IP技術代替FC對SCSI進行封裝呢？由于IP技術在過去二十年中獲得了長足的進步，因此，實現這樣的想法對于IP領域來說是“小菜一碟”。于是我們看到， IETF在2003年2月宣布正式通過了iSCSI標準。

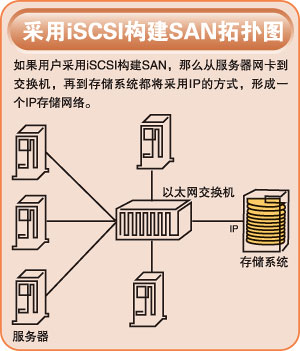

　　iSCSI協議整合了存儲和IP網絡，使得通過IP網絡完成存儲數據塊的傳輸成為現實。它建立在兩個已被廣泛應用的技術之上——為存儲而建立的SCSI命令和為網絡化而建立的IP協議。iSCSI是一種端到端的協議，用于在IP網絡中傳輸存儲I/O數據塊。該協議被使用于服務器發起端（Initiator）、存儲設備（Target）和協議傳輸網關設備。iSCSI使用標準的以太網交換機和路由器，將數據從服務器轉移到存儲設備。它還使得IP和以太網基礎設施可以被用于對SAN存儲系統的擴展訪問，跨過任意距離完成對SAN的擴展接入。

　　而采用以太網這種方式的優勢是不言而喻的，像技術成熟、人員熟悉度高、價格較低、眾多廠商的廣泛關注等等。

　　2003年5月，也就是iSCSI標準剛通過兩個月，微軟就在其上市才1個月的Windows Server 2003 中開始支持iSCSI，并提供iSCSI Initiator驅動程序的下載，極大地促進了iSCSI市場的發展。

　　又過了三個月，市場上就出現了Intel PRO/1000 T IP存儲適配器、Adaptec 7211C和7211F HBA（主機主線適配器）、基于Intel平臺的Windows、NetWare和Linux本機iSCSI initiator。

　　目前市場中的iSCSI Initiator可分為三種，即軟件Initiator驅動程序、硬件的TOE（TCP Offload Engine，TCP卸載引擎） HBA卡及iSCSI HBA卡。就性能而言，軟件Initiator驅動程序最差、TOE HBA卡居中、iSCSI HBA卡最佳。但是iSCSI HBA只能運行iSCSI協議，無法運行NFS（Network File System，SUN制定）或CIFS（Common Internet File System，微軟制定）等檔案系統協議與應用服務器溝通。但Initiator驅動程序及TOE HBA卡則同時支持iSCSI、NFS及CIFS三種協議。

　　iSCSI獲得巨大發展的一個推動因素在于，它與另一種網絡存儲架構NAS緊密結合在一起。幾乎所有的NAS設備都提供了對iSCSI的支持。

　　那么，iSCSI SAN與FC SAN到底有什么不同呢？NetApp中國區技術總監岑廣海這樣描述iSCSI和FC SAN的關系：“比如我們要從北京去天津，可以選擇的路徑很多，飛機、火車、汽車，甚至是自行車。因此，無論是通過FCP還是iSCSI構建的SAN，在邏輯上都是一樣的，只是SCSI數據包在傳輸過程中承載的技術——即通向SAN的道路稍有區別?！?/P>

【架構篇】

　　許多用戶對iSCSI都十分熟悉，他們以為在IP網絡上簡單進行SCSI封裝就完成了iSCSI的構建，然而，當我們仔細研究市場中的iSCSI方案后發現，它們的產品架構其實存在著巨大的差別。

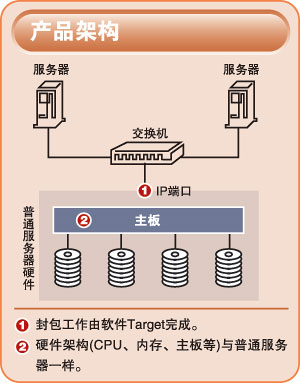

軟件Target＋NAS

　　一臺工業標準服務器在安裝了微軟的Windows Storage Server后就成了一臺NAS設備，在這種平臺上再安裝一個iSCSI Target（目標）軟件就成了一臺目標設備，由于HP在NAS設備的出貨量第一，因此，這種類型的iSCSI目標設備我們就以HP ProLiant Storage Server為例。

　　FalconStor（飛康）iSCSI Server for Windows是一個iSCSI Target軟件，能夠?qū)roLiant DL380 G4 Storage Server這樣的NAS設備變成一個iSCSI Target Portal（門戶），供安裝了iSCSI Initiator的服務器訪問。

　　不同于iSCSI Initiator軟件全部免費的做法，iSCSI Target軟件基本都是要收費的。

　　由于這種產品的封包、解包工作都由操作系統軟件完成，因此會占有大量系統資源，與專有的存儲設備相比，這樣的全軟件方案表現出一定的差距，為此，微軟近期收購了String Bean軟件公司的WinTarget技術，以加強在目標端的實力。

　　這種產品的實現方式很簡單，即所有工作都由服務器承擔，優勢是構建十分簡便，用戶自己可以購買工業標準服務器，安裝微軟的iSCSI Target軟件后就可以輕松部署一套IP SAN，而且這種方式的價格比較便宜，劣勢是iSCSI封包工作都由軟件完成，對系統資源占用較多，因此性能方面表現一般。

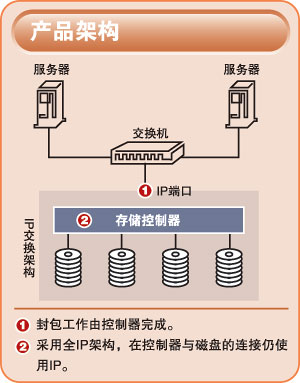

全IP交換架構

　　在IP SAN領域，有一個廠商的設備被大家公認為是比較特殊的一類，這個廠商就是華為3Com。華為3Com IX5000是一種特殊的IP SAN設備，它從結構上基于華為3Com的IRF專利技術，在IP交換平臺上，根據存儲產品的海量數據存取、高性能低延遲、數據管理、設備管理等特點，構建了Neocean存儲交換平臺。

　　IX5000的智能網絡磁盤柜，改變了傳統磁盤柜SCSI/FC環路JBOD的結構。每個磁盤柜分為四個磁盤控制組，每組的核心為一個具有四塊負載均衡微處理芯片的控制模塊。由于得到高性能存儲交換平臺的支撐，使得每個磁盤組（四塊磁盤）以星型方式通過雙GE接口連接到交換平臺，最大限度地發揮出高性能磁盤的讀寫能力。同時磁盤柜為每塊硬盤分配了專用的處理器和IP/MAC地址，這使得系統對于磁盤的管理和數據控制更為靈活，磁盤也可以在整個系統中自由“漫游”，甚至隨意更換位置?；跇藴驶疘P的存儲交換平臺使得各種數據管理功能能夠像電器插入電源插座一樣，IP技術中的端口鏡像、組播、路由、VLAN、IPSec等也應用于存儲數據管理。

　　華為3Com IX5000產品最大的特點就是全程的IP技術，從網絡到控制器，再到磁盤。劣勢是與同等定位的其他iSCSI專有設備相比，華為3Com在高級存儲應用功能方面（比如快照、復制等）還存在一定差距。

專有設備＋iSCSI支持

　　這類設備與第一種方式在本質上沒有太多區別，只是將iSCSI Target軟件功能固化在存儲設備中，而且具有廠商專有特性。比較有代表性的產品為NetApp所有產品類型。NetApp IP SAN 解決方案由NetApp 存儲系統和iSCSI 協議（還支持NFS、CIFS、FC和HTTP 協議）、軟件、服務以及支持等組成。

　　數據處理流程是，承載SCSI的IP包進入存儲設備后，由控制器進行解包及封裝工作，然后進行與磁盤的通信。在硬件架構上，控制器與磁盤系統之間采用FC環路結構。

　　由于這類產品本來是專有的存儲設備，硬件架構為數據存取工作做了許多優化，處理iSCSI封包工作十分輕松，不會形成性能瓶頸。因此，這類iSCSI設備可以擔當高性能的應用，在某些情況下，它的性能表現甚至不比同等級別的FC SAN設備遜色。此外，這樣的設備一般是中高端存儲設備的一個功能選項，比如NetApp的iSCSI設備都提供了FC SAN功能和NAS功能，能夠在同一平臺實現多平臺的統一存儲，在其他存儲應用功能方面也表現突出，比如快照、復制和存儲管理。

　　既然提供了上佳的性能和豐富的功能，這樣的iSCSI設備價格自然要相對較高一些。

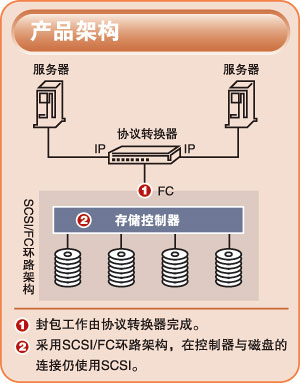

硬件協議轉換設備

　　SANRAD公司的V-Switch是各類存儲設備經IP網絡互聯的、符合iSCSI標準的存儲交換與管理核心。在標準以太網環境下，通過基于網絡層面對存儲設備的全面管理，整合帶FC、SCSI和iSCSI接口的存儲資源，使之具備高可用性能。近日博科推出的iSCSI網關就是與SANRAD的OEM交易的一部分，SANRAD稱之為SANRAD V-Switch 2000，是其協議轉換器中最小的產品。

　　這種類型的iSCSI SAN特點明顯，它對于服務器端是一個透明的iSCSI設備，所有協議轉換器與服務器端的通信都是采用iSCSI語言，而在它與后端的存儲設備之間則又完全轉化成為光纖通道。iSCSI到SCSI或FC的連接設備提供了新老技術的互通。一個已經購買了SCSI或FC存儲設備的用戶，如果希望能夠搭建基于iSCSI的IP SAN，而又不浪費現有設備，那么iSCSI到SCSI或FC的連接設備就是其最好的選擇。

　　該類方案的優勢是，可以將數量眾多的iSCSI服務器整合在一起，同時充分利用較為高端的光纖通道存儲設備。劣勢是這種方式并沒有獲得業界的普遍認可，有些存儲管理員甚至說它有些另類，并不能充分發揮IP技術的優勢，而且聯入FC SAN后還會破壞了后者的純潔性。



【應用篇】

　　在服務器數量較多、對性能要求不十分苛刻的情況下，可以考慮采用iSCSI。

　　既然SAN是主要為服務器服務的，那么我們就應該首先分析一下服務器的類型。對于服務器的類型來說，主要有四種：數據庫服務器、文件服務器、Web服務器和E-mail服務器。而從數據類型上來分，則分為數據庫、文件和E-mail。

　　如果是文件類型，那么最合適的存儲類型就是NAS。而對于大多數數據庫和E-mail類型，iSCSI都可以勝任。

　　而按照“道路理論”，在構建一個SAN時究竟是采用FC架構還是iSCSI架構，在原理上應該沒有任何區別。就像我們現在使用服務器一樣，用戶在使用時不會特別關心磁盤的類型，

　　舉一個典型的例子，某用戶的需求為4臺Windows服務器、一臺IBM AIX服務器，之前采用的都是直連存儲的形式，隨著業務的發展需要將這些服務器中的數據集中起來同樣管理。為此，用戶希望購買一臺1TB的存儲設備，用來存放需要集中的數據。

　　如果按照傳統的方式構建一套FC SAN，那么該用戶需要購買5個FC HBA卡、一臺FC交換機和一套1TB FC存儲設備，雖然FC設備的價格已經下降許多，但是仍然需要12萬～15萬元人民幣；而如果采用iSCSI的方式，則僅需要購買一臺千兆以太網交換機和一臺iSCSI存儲設備，那么5萬～6萬元人民幣就能夠?qū)崿F(xiàn)（詳見下圖）。

　　有一個用戶總結說，他們之所以采用iSCSI，主要原因是服務器運行的數據庫對性能要求并不太高，而且大多數情況下只有一兩臺服務器同時訪問存儲設備。iSCSI為用戶節約了不少投資。例如，該用戶的服務器數量并不大，如果服務器很多，達到上百臺，那么iSCSI SAN的價格優勢會更加明顯，同等規模，F(xiàn)C SAN的價格將會非常昂貴。從這個例子我們也可以看出iSCSI SAN的價格優勢是通過整體成本體現出來的，筆者詢問了戴爾1TB存儲設備價格，AX100i（iSCSI）的價格約5萬元人民幣，AX100的價格約6萬元人民幣，而FC SAN需要整體配備光纖通道設備，價格就令整體提高許多。



【比較篇】

　　對于各類產品來說，實際的性能測試都特別有說服力。從筆者測試的經驗來看，現在還不存在哪種方案在各個方面都超越其他競爭性方案。用戶需要結合自己的實際情況進行選擇。

　　筆者曾做過一些產品比較測試工作，認為經過實際測試過的結果特別有說服力。下面列舉兩個涉及iSCSI產品的比較測試報告，相信對讀者有一定的啟發作用。

　　我們首先看一下筆者去年12月做過的一次存儲服務器公開比較測試，當時我們對iSCSI做了詳細的測試。

　　下面對一些結果進行了分析，值得用戶在構建iSCSI SAN時考慮。

　　對于iSCSI的性能，人們最關心的是實際帶寬（MBps）和服務器CPU的占用率（%），因此順序讀寫性能是我們重點考察的指標。

　　1．對于給定的服務器和iSCSI Initiator組合，服務器（主機）CPU占用率與帶寬成正比。有這樣一種說法，即卸載1Gbps的iSCSI流量，大約相當于1GHz CPU的處理能力（顯然與具體的CPU有關）。

　　2．就Windows iSCSI Initiator而言，2.0版的性能通常略好于1.06版，而被測設備在讀取4MB和10MB的數據塊時，領先幅度較為明顯（超過20%）。因此，無論從性能、功能還是易用性方面考慮，2.0版都是首選。

　　3．iSCSI HBA在實際帶寬的表現上與iSCSI軟件Initiator相比不一定有明顯優勢，具體到Adaptec 7211C來說，也就是和ProLiant DL380 G4 Storage Server配合的時候，在數據塊尺寸大于128KB之后能占一定的上風。iSCSI HBA的主要貢獻在于降低服務器的CPU占用率，譬如使用Adaptec 7211C時的CPU占用率就是使用Windows iSCSI Initiator時的十分之一以下。

　　4．ProLiant DL380 G4 Storage Server測試得到的實際帶寬接近100MB/s，與1Gb iSCSI的理論值相去不遠，不過，在實際應用中，性能肯定會打折扣，特別是當網絡流量和iSCSI流量并存的時候。

　　總的來說，現在的主流服務器能夠承受iSCSI軟件Initiator帶來的額外負擔，iSCSI的主要瓶頸還是在網絡上?；蛟S在10Gb iSCSI的環境中，iSCSI HBA會有較大的用武之地。

　　另外，Veritest網站對主流存儲系統做過細致的測試工作，測試報告對相同環境下FAS3020配置為iSCSI和CX500（配置為FC）進行了性能比較（http://www.veritest.com/clients/reports/netapp/2005_NetApp_Competitive_Analysis.pdf）。其中有一項測試結果對iSCSI特別有意義，在進行同樣的在線事務處理數據庫操作時，F(xiàn)AS3020的iSCSI性能比CX500的FC性能還高3.8倍，相比較，F(xiàn)AS3020的FC性能為iSCSI性能的1.4倍。我們跟戴爾工程師溝通時，他們也聲稱AX100（FC）的性能要比同等配置的AX100i（iSCSI）性能高50％。

編看編想 iSCSI穩健前行

　　iSCSI的發展速度已經很快，10GE對iSCSI的促進作用將會更大。在去年10月舉行的存儲網絡世界大會上，iSCSI廠商就向我們展示了10G以太網IP SAN的技術可行性。

　　10GE最大的好處是：相比目前的1G以太網，它允許連接到控制器上的服務器數量是現在的10倍，當然10GE iSCSI肯定也會帶來一些額外費用。由于光纖通道正在從2G向4G過渡，iSCSI用戶也希望不額外支付費用來獲得額外帶寬。

　　線纜價格過高是阻礙10G IP SAN進一步發展的另一個因素?，F(xiàn)在市場上唯一比較便宜的是銅纜，這與InfiniBand使用的線纜是一樣的，但是銅纜的傳輸距離太短，不到100米。預計要到2006年中才能克服銅纜傳輸距離受限的缺陷。

　　10G的芯片已經比較成熟，芯片制造商Chelsio和Neterion在他們的10Gbps芯片方面已經擁有眾多的合作伙伴，據悉，NetApp在10G iSCSI解決方案中會提供芯片供用戶選擇。

　　除了技術方面，多廠商的支持使得iSCSI如虎添翼。EMC在iSCSI上的表現就十分積極，由于CLARiiON CX300/500/700中沒有必需的以太網支持，EMC專門推出了僅支持iSCSI的CLARiiON CX300i和500i。HP的解決之道是通過一個類似iSCSI網關設備的HP StorageWorks EVA iSCSI連接選件，使EVA能同時支持FC和iSCSI。而HDS讓AMS系列在2006年初支持iSCSI的計劃還沒有實現。在這方面，以NAS起家的NetApp顯然得天獨厚，其FAS3000從一開始就統一整合了FC、iSCSI和NAS，iSCSI SAN市場排名第一（2005年26.2%）自然有它的道理。

　　相比較而言，目前只有IBM對iSCSI態度一般，但是我們也可以理解，一方面，其之前的NAS與iSCSI業務發展情況都不甚理想，另一方面，它與NetApp簽定的合作協議可以將NAS與iSCSI方面的事情統統交給NetApp。
